| 중급5장입니다. |
| 이번 장에서 치수(Dim)에 관해 알아보도록 하겠습니다. |
| Auto cad에서 치수 표현이 빠지면 않되겠죠? |
| 치수에는 변수란것이 있습니다. 모든 치수 유형을 나타내는
것에 변수가 쓰입니다. |
| 변수에는 표현 방식에 따라 무지 많은 변수들이 있는데요 |
| 이 홈 페이지에서는 기본적인 치수
변수의 종류와 사용 방법에 대해서 알아보도록 하겠습니다. |
| 또, 기타 치수 변수에 대해 대략
적인 설명을 드리겠습니다. |
| 자세한 것은 치수 대화상자(DDim)의 사용 방법을 익히면서,
변수의 용도에 대해 알아보겠습니다. |
| 치수변수는 대화 상자를 이용할 수도 있고, 변수를 직접
입력하는 방법이 있습니다. |
| 변수를 일일히 암기하기 어려운 분들은 대화 상자를 이용하는
방법이 유용하게 쓰일 듯합니다. |
| 어느 것을 사용하느냐는 사용자가 편하게 쓸수 있는 것이
되겠지요 |
| 초보자라면, 아무래도 대화 상자를 이용하는 방법이 더
쉽겠죠? |
|
...........................................................................................................................................................
|
| 치수(Dim/Dim1) |
| Dim1 명령은
한번의 치수기입 명령만 사용하고, 다시 명령:프롬프토로 돌아가는 점에서 Dim명령과 다르다 |
| Dim
명령을 사용한 경우 명령:프롬프트로 돌아오려면Ctrl+C키를 누르거나 Exit명령을 입력하면 된다 |
| 그냥 엔터를 누르거나 혹은 스페이스 바를 누르면 전의 명령이 반복된다. |
| |
| 치수의 종류에는 크게 선형치수(Dimlinear),
각도치수(Dimangular), 지름치수(Dimdiameter),반지름치수(Dimradius)가있습니다. |
| ♣선형치수에는- |
| 1)수평,수직,회전치수선(Dimlinear) |
| 2)정렬치수선(Dimaligned) |
| 3)연속치수선(Dimcontinue) |
| 4)기준치수선(Dimbaseline) |
| 그럼 우선 ①수평,수직,회전치수선에 대해 알아보도록하겠습니다. |
| |

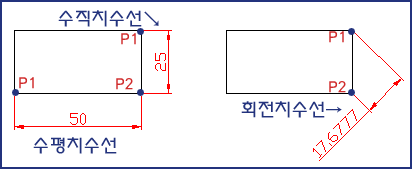

 ▶수평
치수선 |
| Command:Dim |
| Dim: Hor |
| First extension line
origin or press ENTER to select: → 첫번째 지점 P1선택 |
| Second extension line
origin:→ 두번째 지점 P2선택 |
| Dimension line location (Text/Angle):
→ 원점으로 부터의 거리 |
| (※임의의 지점 지정 혹은 상대 좌표
값 입력) |
| Dimension text <50>:
→치수에서는 거리 값이 자동 생성 되므로 그냥 엔터 |
| ▶수직
치수선 |
| Command:Dim |
| Dim: Ver |
| ※나머지는 수평 치수선과 동일합니다. |
| ▶회전 치수선 |
| Command:Dim |
| Dim:Ro |
| Dimension line angle <0>: 45
→ 회전할 각도 지정 |
| First extension line origin or
press ENTER to select:→ 첫번째 지점
P1선택 |
| Second extension line origin:
→ 두번째 지점 P2선택 |
| Dimension line location (Text/Angle):→
원점으로 부터의 거리 |
| (※임의의 지점 지정 혹은 상대 좌표 값 입력) |
| Dimension text <17.6777>: →치수에서는
거리 값이 자동 생성 되므로 그냥 엔터 |
|
|

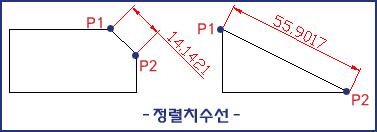

 ▶정렬
치수선(Dimaligned) |
| -지정된 치수 보조선의 두 원점에 평행인 치수선을 그어 선형치수를 표시할 때 사용한다 |
| Command:Dim |
| Dim:Ali |
| First extension line origin or
press ENTER to select:→ 첫번째 지점 P1선택 |
| Second extension line
origin: → 두번째 지점 P2선택 |
| Dimension line location
(Text/Angle): →원점으로 부터의 거리 |
| (※임의의 지점 지정 혹은 상대 좌표
값 입력) |
| Dimension text <14.1421>:→치수에서는
거리 값이 자동 생성 되므로 그냥 엔터 |
|
|

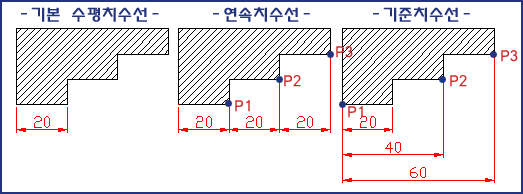

 ▶연속
치수선(Dimcontinue) |
| 연속치수선은 먼저번 치수의 두번째 치수 보조선으로부터 시작되는 치수선으로
|
| 선형 치수를 표시할 때 사용한다. 이것은 긴 치수를 몇개의 구간으로 나누어서
표시한다 |
| ※주의 해야 할점은 적어도 하나는
먼저 치수표현이 되어 있어야한다. |
| Command:Dim |
| Dim:Con |
| Select continued dimension:치수표현된
하나의 치수 선택 (P1) |
| Specify a second extension
line origin or press Enter to select: 연속 치수를 표현할 P2선택 엔터후 |
| 명령 제반복 후P3선택 엔터 |
 ▶기준
치수선(Dimbaseline) |
| Command:Dim |
| Dim:Bas |
| Select base dimension:치수표현된
하나의 치수 선택 (P1) |
| Specify a second extension
line origin or press Enter to select:기준 치수를 표현할 P2선택 엔터 |
| Dimension text <40>:명령
제반복 후 P3선택 엔터 |
|
|
 ♣

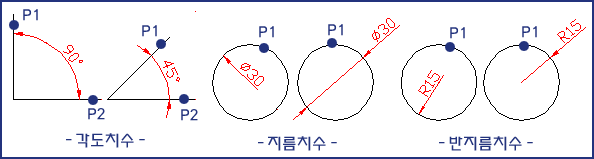

각도치수(Dimangular) |
| 각도를 표시하기 위해 사용하는 명령어 |
| Command:Dim |
| Dim:Ang |
| Select arc, circle,
line, or press ENTER: →각도를 표시할 첫번째 지점 P1선택 |
| Second line:→각도를
표시할 첫번째 지점 P2선택 |
| Dimension arc line
location (Text/Angle): →각도치수가 표현될 위치 지정 |
| Dimension text <90>:→그냥
엔터 |
| Enter text location
(or press ENTER):→치수문자가 표현될 위치 지정 |
 ♣
지름치수(Dimdiameter) |
| 원이나 호의 직경을 나타낼 때 사용하는 명령어로써,Dimtix및 Dimtofl
변수의 |
| 세팅에 따라 3가지 유형으로 지금 치수를 기입할수있다. |
| Command:Dim |
| Dim:Dia |
| Select arc or circle:
→지름 치수가 표현될 객체P1선택 |
| Dimension text <30>:→그냥
엔터 |
| Dimension line location
(Text/Angle):→지름 치수가 표현될 위치지정 |
 ♣
반지름치수(Dimradius) |
| Command:Dim |
| Dim:Rad |
| Select arc or circle:→반지름
치수가 표현될 객체P1선택 |
| Dimension text <15>:→그냥
엔터 |
| Dimension line location
(Text/Angle):→반지름 치수가 표현될 위치지정 |
|
|
| ♣참고사항 |
| 지름 치수와 반지름 치수를 기입할 때, |
| 치수변화와 함께 사용하면 여러가지 형태의 치수를 기입할수가
있다 |
| -DIMTIX |
치수보조선 사이에 치수를 기입할 것인가를 조절한다 |
| -DIMTOFL |
치수선을 치수보조선 사이에 나타낼 것인가를 조절한다. |
| -DIMTOH |
치수를 내부 또는 외부에 기입할 것인가를 조절한다 |
|
|
| ♣
치수편집 |
 ▶Update:치수변수
문자 유형및 현재의 단위 변경에 의한 치수선의 수정이 요구될때 사용한다. |
| ※시스템변수 Dimaso는 치수가
객체에 설정될 때 On으로 되어 있어야 한다. |
| Command:dim |
| dim:up→ |
| Select objects:→업데이트할
객체를 선택한다... |
| ▶Dimscale:치수의 크기를
변경한다.... |
| Command:dim |
| Dim:Dimscale<1.0000>:
New value: 1.5 |
| dim:up |
| Select objects:→업데이트할
객체를 선택한다...all을 하면 객체 전체 치수에 적용이 된다. |

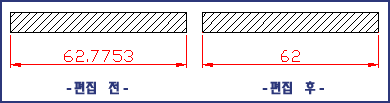

| ▶신규문자(Newtext): 현재
치수 기입 객체의 문자 치수 기입을 바꾸기 위해 사용한다. |
| Command:dim |
| dim:Newtext |
| Dimension text <0>:
62→새로 기입할 문자 기입 |
| Select objects:→편집할
치수 선택 |
|
|

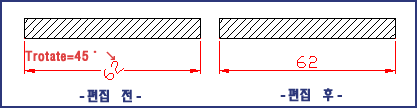

| ▶처음문자(Hometext):기본
위치로 부터 멀리 떨어져 치수 기입 문자를 이동시켰거나, Trotatet나Tedit, |
| Stretch등을 사용하여, 치수
기입 각도를 바뀌었을 때 문자를 처음 위치로 복귀시키고자 할 때 사용한다. |
| Command:dim |
| Dim:Hometext |
| Select objects:→편집할
치수 선택 |
|
|
| ▶기울기(Oblique):하나 또는
그 이상의 현존하는 치수기입의 치수 보조선에 대한 경사각을 조절하는 |
| 명령어→치수보조선이 도면의 다른
형상과 얽히는 경우에 유용하다 |
| Command:dim |
| Dim:Oblique |
| Select objects:→기울기할
치수보조선 선택 |
| Enter obliquing angle
(press ENTER for none):→기울기할 각도 입력 |
|
|

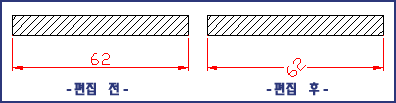

| ▶치수문자 편집(Tedit):치수문자편집 |
| Command:Tedit |
| Select dimension:→
치수문자의 위치와 방향을 변경할 객체 선택 |
| Enter text location
(Left/Right/Home/Angle):→ |
|
|
| ▶치수문자회전(Trotate):치수문자의
회전을 준다. |
| Command:dim |
|
Dim:Trotate
|
| Enter text angle:
45→45도 만큼 치수문자의 회전을 준다 |
|
|
| ▶치수편집(Dimedit) |
| Command:Dimedit |
| Dimension Edit (Home/New/Rotate/Oblique)
:<HOME>→선택사항 선택 |
| ♣선택 사항 |
| -처음(Home) |
치수의 위치를 치수선 중앙으로 정렬한다. |
| -신규(New) |
치수를 바꾼다 |
| -회전(Rotate) |
치수를 회전한다 |
| -기울기(Oblique) |
치수를 치수 보조선에 대한 경사각으로 조정한다 |
|
| Select objects:→
적용할 치수 선택 |
| ♣치수 유틸리티 |
| ▶중심(Center)-Dimcen변수를
사용하여 원이나 호의 중심 마크나 중심선을 그릴 때 사용한다. |
| Command:Dim |
| Dim:Dimcen |
| Current value <0.0000>
New value: 3 → 3크기의 센터 마크가 생긴다. |
| ▶지시선(Leader)-객체안에
치수가 들어 가지 않을 경우 지시선을 사용한다. |
| ※Diameter,Radius명령이 자동 표시 기능을 가지고 있기는 하지만,
도면이 복잡할 경우에는 지시선을 |
| 다른 객체의 주위를 돌아서 그어야 하는 경우도 있다. Leader명령은
복잡한 지시선을 그을 때 사용한다.(변수 Dimase참조) |
| |
| Command:Dim |
| Dim:Lea |
| Leader start : 시작점
P1선택 |
| To point: 지시선이
뽑아져 나오는 거리 P2 선택 |
| Dimension text :치수
문자 기입 |
|
|
| |
|
|
