| 중급4장입니다. |
| 이번장에서 배울 명령어는 block, wblock, insert, DDinsert입니다 |
| 이 명령어들은 파일내에 도면의 일부나 파일 전체를 , 따로 저장해 두었다가
다시 불러와 사용하는 입니다. |
| 명령어 파일간 삽입도 가능합니다. |
| 그럼, 사용 방법에 대해 알아 보도록 하겠습니다. |
|
...........................................................................................................................................................
|
| 먼저 배울것은 block이란 명령어 입니다. |
| block이란 현재 작업하고 있는 File안에 Drawing에 필요한 요소들을 저장하는 명령어 입니다. |
| ※주의해야할 점은 block은 현재 파일 안에서만 사용 가능합니다. |
| 그럼 사용 방법에 대해 알아 보도록하겠습니다. |
| 다음과 같이 평면도와 정면도가 있고, 정면도를 block으로 설정해 보겠습니다. |
|
|
| ▶ Block - 위 도면 중에 정면도를 블럭으로 설정하려고
합니다. |
| Command : block |
| Block name (or ?): 123
→123이란 블럭 이름은 임의로 정의한 이름 |
| Insertion base point: P1
지점 선택 |
| Select Objects: 정면도 전체를
선택 |
| ※위와 같이 실행을 하면 정면도가 123이란 임의의 이름으로 블럭을 설정 되었다. |
| 블럭을 설정이 되면 해당 도면은 현재 도면에서 보이지 않게된다. |
| |
| 다음은 블럭명령을 이용하여 설정한 블럭을 현재 도면에 삽입하는 명령을 배워 보도록 하겠습니다. |
| 도면을 삽입 하는 명령어는 Insert 입니다. |
| 그럼 Insert명령의 사용 방법에 대해 알아 보겠습니다. |
| |
| ▶ Insert - 블럭으로 설정한 도면을 현재 도면에
삽입하는 명령어 입니다. |
| Command : Insert(-i) |
| INSERT Block name (or ?): 123 → 좀 전에
블럭 이름을 적으시면 됩니다.(블럭 이름은 사용자 임의) |
| Insertion point: X scale factor <1> / Corner
/ XYZ: 그냥 엔터 → X축으로 축척을 줄수도 있지만 그냥 엔터 |
| Y scale factor (default=X):
그냥 엔터 → Y축의 축척을 물어 봅니다. 변화 없이 그냥 엔터 |
| Rotation angle <0>: 그냥
엔터 → 삽입될 도면을 회전 시키겠냐고 물음 그냥 엔터 |
| 위와 같이 하면 블럭으로 설정해 두었다가 다시 필요시 현재 도면에 삽입하면 됩니다. |
| |
| ※Insert는 현재 도면에서 사용할수 있는 명령이고, Wblock란것은
파일로 저장해 두는것입니다. |
| |
| ▶ Wblock - 현재 작업 중인 File 안에서 부분적으로 다른 이름의
File로 저장하는 명령어 입니다. |
| Command : Wblock(W) |
| Wblock명령을 주시면 Creat Drawing File이라는 새로운 창이 뜹니다. |
| 파일 이름을 임의의 파일 이름을 지정합니다. 여기서는 wblock라 파일 이름을 주고 저장을 합니다. |
|
|
| Block name:그냥 엔터 → 파일로 저장을 할것이므로 블럭
이름을 줄 필요가 없다. |
| Insertion base point: P1 지점 선택 → block명령과
동일합니다 |
| Select Objects: 정면도 전체를 선택 → block명령과
동일합니다 |
| ※이렇게 하면 현재 파일이 Wblock이란 이름으로 파일로 저장이 되었습니다. |
| |
| 이번엔 Wblock명령을 저장된 파일이나 , 다른 이름의 파일을 현재 작업 하고 있는 File안에 불러 들이는 |
| 명령어에 대해 알아 보도록 하겠습니다. 명령어는 DDinsert입니다. |
| |

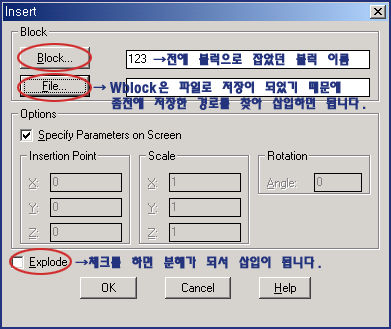

| ▶ DDinsert(i) - 저장된 block이나 다른 Drawing file을
현재 작업하고 있는 File 안에 불러 들이는 명령 |
| Command : DDinsert |
|
|
| Insertion point: 삽입점을
클릭 → block명령과 동일합니다 |
| X scale factor <1> / Corner / XYZ:
그냥 엔터 → block명령과 동일합니다 |
| Y scale factor (default=X): 그냥
엔터 → block명령과 동일합니다 |
| Rotation angle <0>: 그냥 엔터
→ block명령과 동일합니다 |
| ※ Wblock으로 저장한 도면 뿐만 아니라, 다른 이름의
파일도 삽입이 가능합니다. |
| block과 다른 점은 block은 현재 도면에서 사용이
가능하며, |
| Wblock은 파일간 삽입이 가능하는 점입니다.
|
| |
|
|
