| 초급7장입니다. |
| 이번장에서 배울 명령어는 객체를 분해하는 Explode와 길이연장 Lengthen, 다각형(Ploygon), |
| Point의 유형과 사용방법, 등분할과 길이분할에 대해서도 알아 보도록 하겠습니다. |
|
...........................................................................................................................................................
|
 ▶Explode(X)
- "분해"한다는 의미이며, 블록이나 폴리선, 치수,
해치 및 메쉬등의 연결된 형태나 |
| 집합적인
객체를 분해하여 개개의 기본 객체들로 바꾸어 주는 명령어로 블록을 삽입할 때 매우 유용하다. |

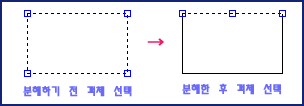

| Command : Explode → 실습에 앞서 rectangle명령을
이용하여 먼저 사각형을 만들어 보세요 |
| Explode명령을 이용하여 사각형의 하나로 연결된 객체를 분해할 것입니다. |
| Select objects: 분해할 객체를 선택하면 됩니다. |
| 실행한 후 명령없이 그냥 마우스로 클릭해 보세요...객체가 분해 되었음을 알수 있을 겁니다. |
|
|
 ▶Lengthen(Len)
- 길이조정의 의미이며 , 원하는 값을 입력하면 그 길이 만큼만 일정하게 연장이 된다.. |
| Command : Lengthen |
| DElta/Percent/Total/DYnamic/<Select object>:
→DE ※
증분/퍼센트/합계/동적/<객체선택>: |
| Angle/<Enter delta length(0.000)>: 10
→ 10만큼 일정하게 길이가 연장 된것이다.※
각도/<증분 길이 입력<현재> |
| <Select object tochange>/Undo : 길이를
연장하고 싶은 방향으로 클릭 ※방향지정은 반을 기준으로 왼쪽, 오른쪽 |
|
|
| ※연속해서
클릭하면 지정한 길이만큼 계속 연장이 된다!!! |
 ▶Polygon(Pol)
- 다각형을 만들어 주는 명령어 ※3부터 1024개의 면을 가지는
2차원 형태의 다각형을 만든다. |
| Command : Polygon |
| Number of sides<4>: → 8 (변의 수를
물어본다) ※
다각형의 변수 지정 |
| Edge/<Center of polygon>: → 다각형의
중심을 선택 ※중심점이나
모서리 지정 |
| Inscribed in circle/Circumscribed about circle
(I/C) :→ I 혹은 C 선택 ※원의
내접 또는 외접 지정 |
| Radius of circle : → 20 ※반경
입력 |

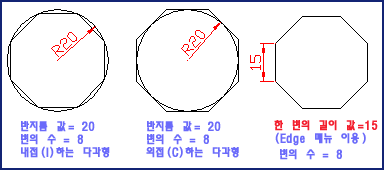

| ※다음
예제는 8개의 변의 수를 갖고, 반지름 값이20 , 원에 내접, 외접하는 다각형들이다 |
|
|
| ▶Point(Po)
- 말 그대로 점을 찍는 명령어 |
| ▶Pdmode
- 점의 형태. 점의 종류에도 여러가지 모양들이 있다. |
| 숫자의 형태로 1~4 까지 점의 종류를 선택할 수 도 있다. |
| ▶Pdsize
- 점의 크기를 나타내는 명령어 |

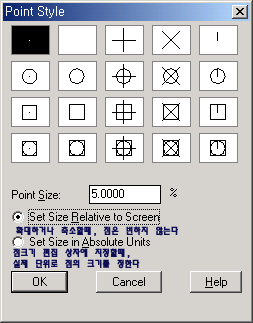

| ▶DDptype
- 점유형 대화 상자 ※
눈치를 채셨는지 모르겠지만, 보통 DD가 들어간 것들은 대화상자를 말합니다!!! |
|
|
| ▶Divide(Div)
- 선,호,원,폴리선 등과 같은 객체를 원하는 갯수 만큼 같은 간격으로 나누어 표시해 주는 명령어 |
| Command : Divide → 원하는 갯수 만큼 "등분할"
해준다 ※Pdmode = 3 |
| Select object to divide : → 등분할할 객체
선택 P1선택 |
| <Number of segments>/Block :→
8 ※분할갯수 지정 |
|
|
| ※Block이라 함은 객체를 블록을 만들어 다른곳에 저장해
두었다가 필요시 삽입해서 사용하는 명령어 |
|
Block 명령어 교육시 다시 설명하겠습니다.
|
| ▶Measure(Me)
- 선,호,원,폴리선 등과 같은 객체를 미리 지정한 간격으로 선분상에 점이나 블록으로 표시하는 명령어 |
| ※ Divide와 Measure의 차이점 |
| Divide는 지정한 갯수 만큼 등분할 되는 것이고 , |
| Measure는 지정한 거리만큼 길이 분할이 되는것입니다.
※ 비슷한것 같지만 , 엄연히 다릅니다.!!!! |

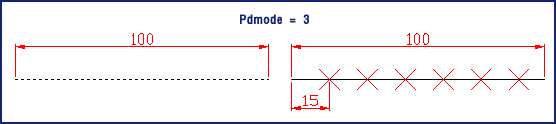

| Command : Measure → 원하는
거리 만큼 길이분할을 해줍니다. |
| Select object to measure : →
길이분할할 객체를 선택합니다. |
| <Number of segments>/Block: →
15 ※ 15만큼 길이 분할 |
|
|
※ Point를 찾아주는 Osnap은
Node를 선택해 주시면 point를 찾아서 나타내 줍니다. |
| ※Point부분을 다시 표시 하고 싶지 않을 때에는 DDptype
명령 다음, 점 유형 대화상자에서 |
| 2번째 부분인 점표시 없음을 선택하신 후 대화상자를 닫고 ,Command 상태에서 "regen"명령을
하시면 됩니다. |
| |
|
|
